土木設計CADを用いた構造物の３Dモデルデータ作成の事例です。

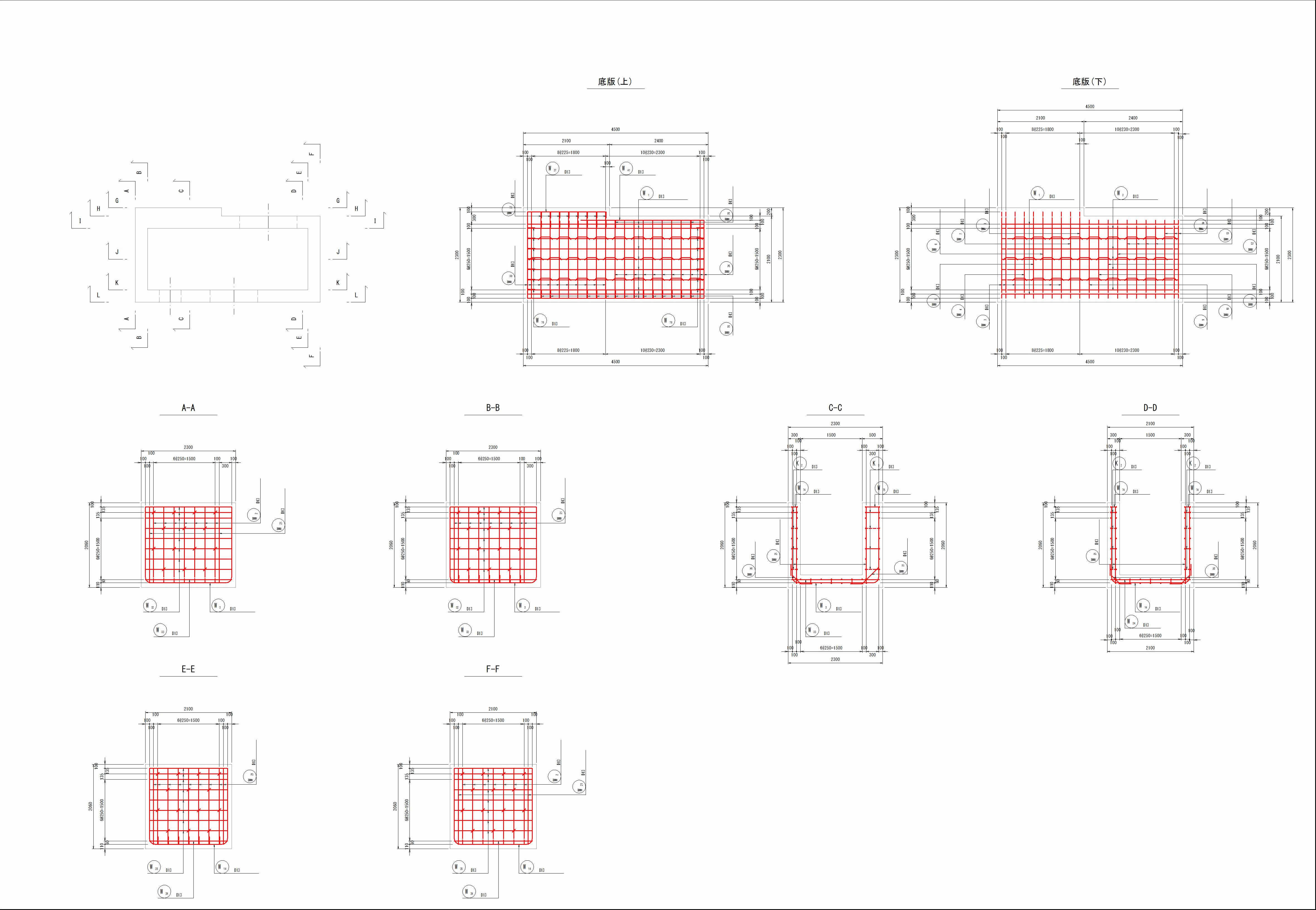

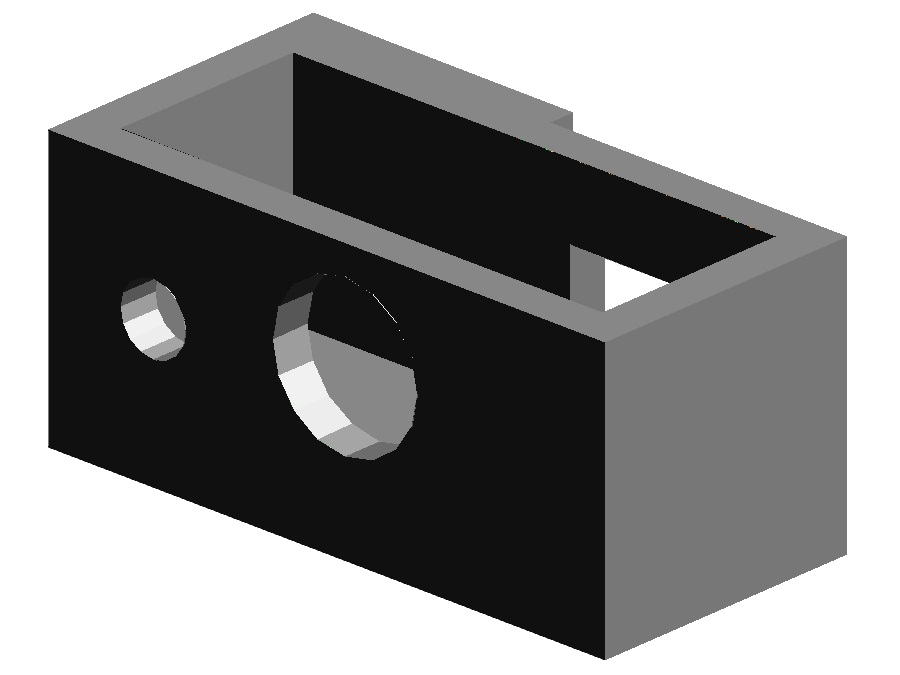

構造図を基にして、水路の接続桝を3Dモデル化しました。

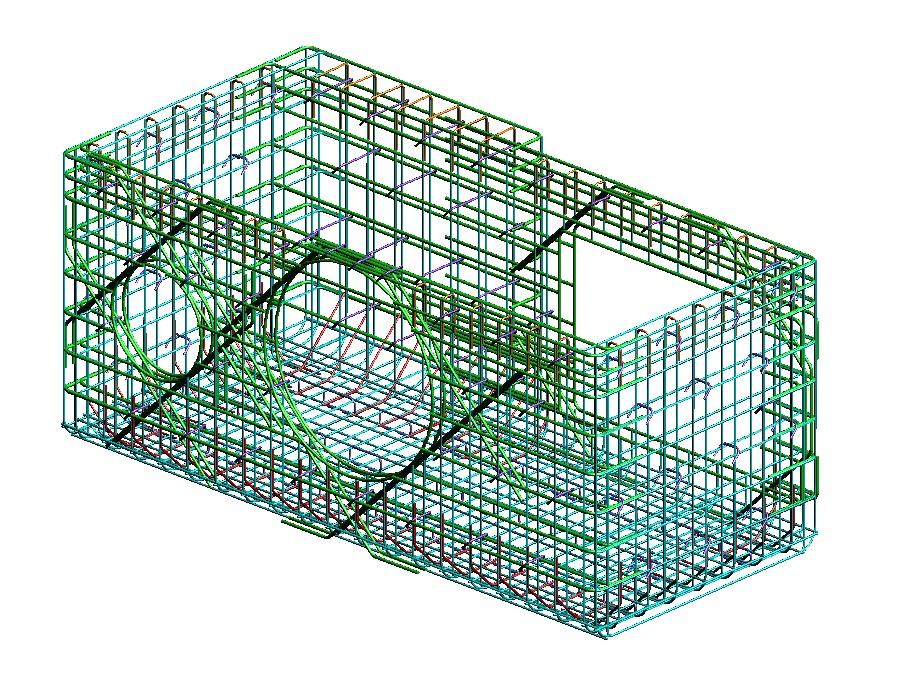

対象は鉄筋コンクリート構造物であり、内包する鉄筋を含めてモデル化しました。

上記は試験的に作成したものですが、３Dモデル化によって、このような複雑な構造物であっても形状の把握・関係者間での認識共有などが容易になります。設計ミスの早期発見にも繋がるため、手戻りを最小限に抑えることも可能です。
また、設計CADから3DPDFデータとして出力すれば簡易なデータ共有も可能です。そうすれば、上下左右から構造を確認する、一部の部材のみを表示させるといった操作を各人が行えるようになります。
弊社ではこういった技術も積極的に活用していきます。
